Przetrząsacz Karuzelowy Z-591

Kategoria: Maszyny rolnicze

Opis produktu:

Przetrząsacz karuzelowy przeznaczony jest do roztrząsania świeżo skoszonych, niskołodygowych roślin zielonych oraz podsuszonego siana w celu przyspieszenia procesu wysychania. Zaletą tej maszyny jest delikatne, równomierne rozrzucanie i odwracanie skoszonej masy, co znacznie przyspiesza jej suszenie. Przetrząsacz przeznaczony jest do współpracy z ciągnikami klasy 0,6 i wyżej.



 Maszyna występuje w 2 wersjach:

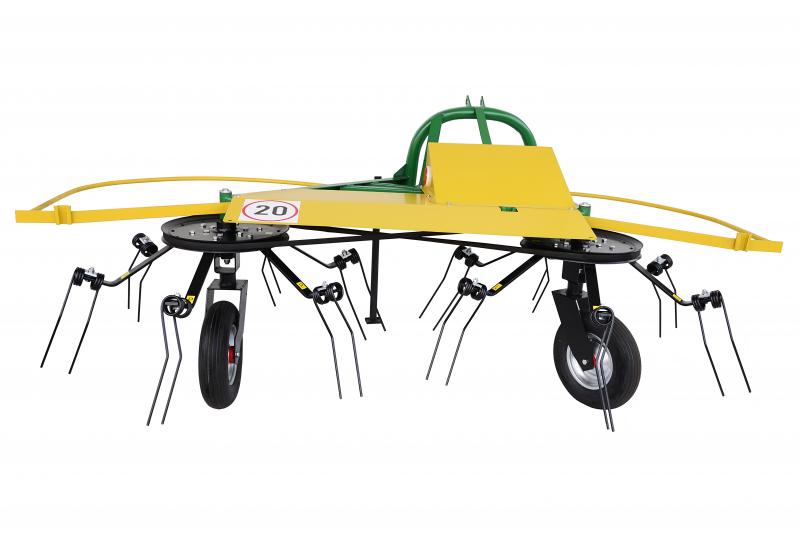

- z kołami jezdnymi gumowymi  (po 6 ramion w wirniku)

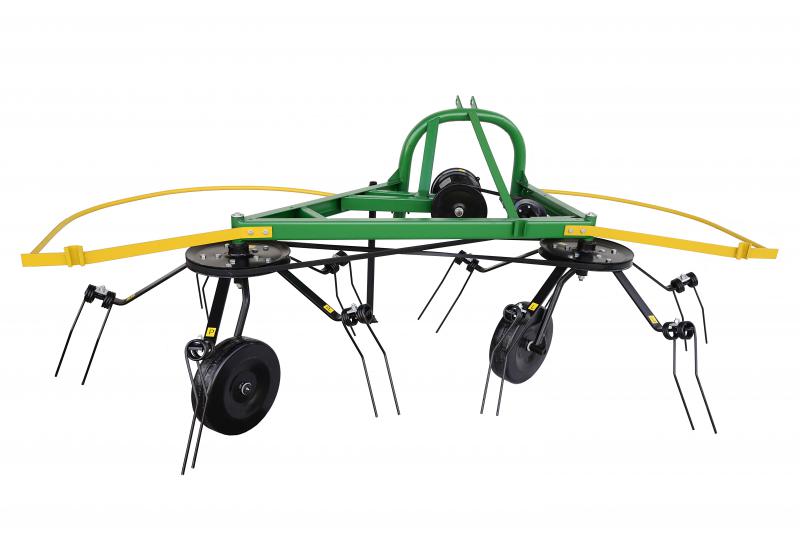

- z kołami jezdnymi metalowymi (po 5 ramion w wirniku, brak żółtej blaszanej osłony)



Przetrząsacz karuzelowy znany również pod nazwą "pająk do siana" jest maszyną zawieszaną na TUZ ciągnika i składa się z:
- ramy,
- układu napędowego,
- dwóch wirników roboczych,
- osłon i barier ochronnych.


Rama jest zespołem spawanym z rur, profili otwartych oraz prętów płaskich i umożliwia montaż pozostałych zespołów. Osie wirników roboczych mocowane są w obrotowo w tulejach ramy. Każdy wirnik składa się z koła pasowego, do którego przykręconych jest 6 ramion z podwójnymi, sprężystymi palcami i podparty jest kołem kopiującym utrzymującym palce na odpowiedniej wysokości nad ziemią. Wirniki otrzymują napęd od WOM ciągnika poprzez wał przegubowoteleskopowy.


Z WPM napęd przenoszony jest krótkim wałkiem napędowym na przekładnię pasową, którą tworzą:
- koło pasowe zamocowane na wałku napędowym,
- dwa koła pasowe wirników,
- koło napinające.


Przekładnia pasowa zmniejsza obroty dwukrotnie i zmienia ich kierunek tak, że wirniki obracają się w kierunkach przeciwnych, do środka (patrząc w kierunku ruchu) i odrzucają przetrząsaną zielonkę lub siano do tyłu. Przekładnia pasowa zabudowana jest blaszaną osłoną, a wirniki robocze osłonięte są z przodu i z tyłu barierami. Po odłączeniu od ciągnika przetrząsacz wspiera się na kołach wirników roboczych i podporze.





Wyszczególnienie

Jednostka miary

Wartość wg dokumentacji

Symbol

-

Z 591

Typ przetrząsacza

-

zawieszany

Szerokość robocza

m

2,63

Typ zespołów roboczych

-

wirniki z palcami

Liczba wirników

szt.

2

Rozstaw osi wirników

mm

1350

Średnica wirnika

mm

1280

Typ palców grabiących

-

sprężyste, podwójne

Rozstaw palców

szt.

95

Średnica palca

mm

8,5

Liczba ramion w wirniku

szt.

6

Liczba kół kopiujących

szt.

2

Typ ogumienia kół

-

4.80/4.00-8

Napęd wirników

-

od WOM ciągnika poprzez przekładnię pasową

Liczba obrotów WOM

obr/min

540

Liczba obrotów wirników

obr/min

270

Zapotrzebowanie mocy

kW

10

Klasa ciągnika współpracującego

-

min. 0,6

Masa

kg

170

Prędkość robocza

km/h

6-12

Wydajność efektywna

ha/h

do 3,2

Prędkość transportowa

km/h

do 25

Wymiary gabarytowe:





- długość

mm

1480

- szerokość

mm

2630

- wysokość

mm

1100

Wał przegubowo-teleskopowy:

- typ i symbol

-

40230

- producent

-

LFMR S.A.

- nominalny moment obrotowy

Nm

250

- nominalna przekazywana moc

kW

14

- długość zasuniętego wału

mm

610
